Langkah - Langkah Cara Membuat Pembangkit Listrik Tenaga Angin/Udara Sendiri : Bagian 3 (Instalasi Turbin/Baling-Baling Dan Bagian Rotor)

Gambar: Baling-baling

1) Buatlah baling-baling/turbin dari botol air mineral bekas seperti Aqua. Potong botol secara horisontal bagian atas dan bawah sehingga membentuk silinder. Dari silinder yang berlubang di bagian atas dan bawah, belah silinder menjadi 2 bagian secara simetris.

Gambar: Desain penutup turbin

2) Desainlah penutup turbin untuk bagian atas dan bawah (sebanyak 2 buah) berukuran sama. Ukuran tergantung dari merk botol air mineral anda. Ukuran diameter silinder dari merk botol air mineral berbeda-beda, ada yang sempit ada yang lebar.

3) Siapkan gabus putih (cardboard) yang agak liat. Bisa juga bahan gypsum ringan yang bisa di potong dengan cutter. Letakan template yang sudah jadi dan potong gabus putih sesuai template.

4) Dari 2 penutup turbin yang telah jadi, buatlah lubang persis di tengah-tengah dengan paku. Dua (2) lubang yang dibuat untuk penutup atas dan bawah akan direkatkan pada poros turbin yang berputar.

>>> AYO IKUT EVENT SPESIAL ULTAH PENULIS BLOG<<<

Bagi anda yang mempunyai blog, klik tombol dibawah ini dan klik Menambah Widget. Terima Kasih.

<br /><a href="http://bs-ampuh.blogspot.com/" target="_blank" /><br /><img src="https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjmGSxwxp49xpHeRgBCNqUKLOnfT_67HwEIyC7c9pEPmx6hoziiomAUzBDucxXn9D1EBgUN9OyE54dHK7YncCrgp3GogRGxwDMVORNQBXvsufGD6uDAipa7o17O3-mG0_0UN29nn_7rr_A/s1600/GAMBAR+IMAGE+BANNER+PERUJUK+WEBSITE+KEREN+WALLPAPER+AND+BACKGROUND+KE+BRAVO+SUPER+AMPUH+(bs-ampuh.blogspot.com).gif" border="0" alt="BRAVO SUPER AMPUH BLOG"></a><br />

Gambar: Berikan glue/lem pada tepi luar Penutup Turbin

5) Berikan glue/lem pada tepi luar (bagian setengah lingkaran).

Gambar: Berikan glue/lem pada tepi dalam Botol Air Mineral.

5) Berikan glue/lem pada tepi dalam potongan silinder botol air mineral.

Gambar: Rekatkan penutup turbin pada turbin.

6) Rekatkan penutup turbin berbentuk setengah lingkaran pada potongan turbin ke-1, lalu rekatkan sisanya ke potongan turbin ke-2. Jika penutup atas telah direkatkan pada turbin, maka rekatkan juga penutup bagian bawah.

Gambar: Hasil akhir dari turbin

7) Inilah hasil akhir turbin dan siap dipasang pada poros turbin.

Gambar: Lubang pada bagian tengah turbin

8) Pastikan bahwa telah ada lubang tengah pada penutup atas dan bawah turbin sebelum dipasang pada poros.

Gambar: Turbin PLTA yang terpasang pada Kerangka PLTA

9) Rekatkan antara lubang tengah penutup atas dan bawah pada poros tengah yang berputar dengan menggunakan glue/Lem. Inilah turbin/baling-baling PLTA yang telah terpasang pada kerangka PLTA.

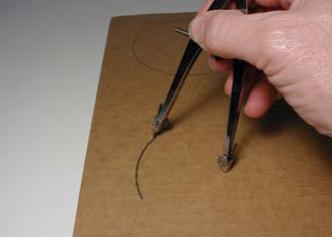

10) Buatlah rotor dari sebuah kardus yang lapisannya agak tebal. Bila menggunakan lapisan yang tipis seperti kardus Indomie, buatlah 2 buah potongan kardus berbentuk lingkaran sesuai ukuran saat anda meletakkan stator pada dasar papan.

11) Berilah lem pada tiap sisi dari potongan kardus berbentuk lingkaran, lalu rekatkan.

12) Buatlah garis diagonal simetris lalu buatlah lubang agar nantinya bagian stator bisa direkatkan pada poros tengah turbin.

13) Rekatkan 4 buah cincin logam pada bagian rotor. Pastikan lokasi cincin sama dengan lokasi  enamel coil/kulungan gawat pada bagian stator.

14) Rekatkan 4 buah magnet pada cincin logam. Sebaiknya menggunakan magnet yang berbentuk bulat.

15) Kutub lempengan magnet yang menghadap ke bawah (ke arah stator/enamel coil) harus sama semua. Anda bisa memilih sisi kutub utara/north atau sisi kutub selatan/south untuk ke-4 (empat lempengan) magnet. Sisi lempengan kutub utara biasanya ada tanda khusus seperti tulisan North atau tanda titik merah. Untuk memastikan kutub, gunakan kompas!

Gambar: Pasang rotor pada poros

16) Pasang rotor pada poros dengan posisi magnet menghadap ke bawah (ke arah stator/coil ename di dasar papan).

16) Atur posisi rotor magnet (bagian berputar) sedekat mungkin dengan bagian stator /coil enamel namun tidak sampai bersinggungan.

17) Jika posisi sudah pas, maka beri lem pada lubang tengah stator dan bagian poros turbin.

18) Setelah dilem dan bersifat permanen, anda masih bisa mengatur jarak rotor dan stator dengan mengendurkan atau mengencangkan baut yang terpasang pada dasar papan. Lihat lingkaran merah pada obeng yang mengatur jarak rotor dan stator. Pada tahap ini, instalasi telah selesai  dan akan dilanjutkan ke bagian pengujian.

Prosedur lengkap pembuatan PLTA (Pembangkit Listrik Tenaga Angin) dari Botol air mineral (sumber: http://www.re-energy.ca)

• Rangkaian Awal.
• Instalasi Coil/Gulungan Kabel Dan Bagian Stator.
• Instalasi Turbin/Baling-Baling Dan Bagian Rotor.
• Tahap Pengujian Alat.

Sumber.
